減速機選定范例

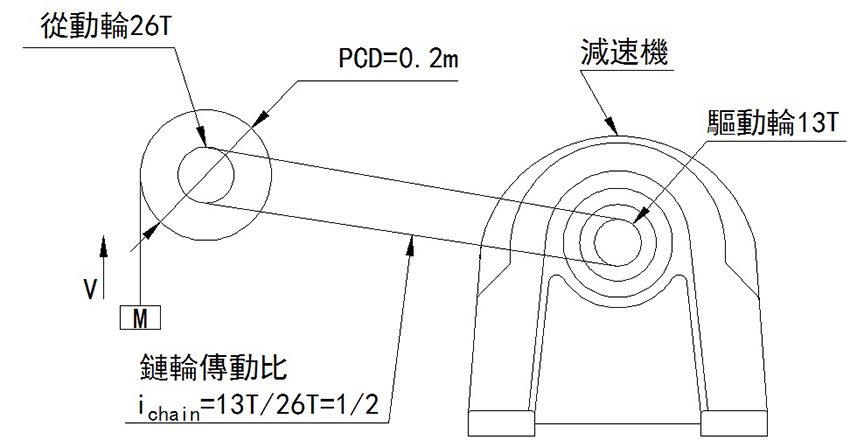

搬送速度；V＝9.5m/min 鏈輪傳動效率：η1＝1 減速機傳動效率：η2＝0.9 運轉時間：2小時/日 啟動次數：1回/分，中沖擊 使用電源：三相220V,50Hz 計算；一、減速比 由入力回轉數及出力軸回轉數來選定減速比 1、先求出輸送帶滾輪回轉數（N1） 1.N1=V/（PCD xπ） N1＝搬送速度/（滾輪直徑PCD·π） =9.5/（0.2 x 3.14）=15r/min 2、再求出減速及出力軸回轉數（N2） 2.N2=N1/ichain N2＝N1/鏈輪齒數減速比 =15/（1/2）=30r/min 3.以三相機60Hz的馬力計算減速比 3.i=30/1500=1/50 i=出力軸回轉數/入力軸回轉數（電機轉數） 二、扭力 決定減速比后，由使用機械工作條件計算減速機出力軸扭矩 1、先計算出輸送帶滾輪之扭力（T1） 1.T1=M·PCD/2 T1＝M·PCD/2 =300x0.2/2=30kg.m 2、再換算成減速機出力軸所需扭力（N2） 2.T2=（T1·ichain）/（ η1·η2） T2=（T1·ichain）/（η1·η2））=（30x0.5）/（1x0.9）=16.7kg.m 三、負荷條件 1.根據運轉條件算出修正后的扭力（T3） 1.T3=T2·K T3=T2·K =16x7·1 （系數K無沖擊時＝1，沖擊越大，K值越大）=16.7kg.m 四、馬力 1.最后算成馬力（Hp） 1.Hp=（T3·N2）716.2 Hp=（T3·N2）/716.2 =（16.7x30）/716.2=0.7Hp……（3/4Hp） 摩擦系數表
常用公式表
符號說明
|
